Flat Luminescent LED with Narrow-angled light distribution

SHMV series

This LED series is effective for detecting the edges of cylindersand glossy parts by distributing
narrow-angle light.
Compared to the diffusion type, the output is about 1.6 times higher, and it can be used with high-speed shutters.

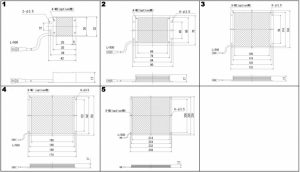

Model Color Power consumption(W) Input voltage (V) SAG (* Note) Drawing
SHMV-25-30R Red 2 DC12V 9A 1
SHMV-25-30W White 2 DC12V F9 1
SHMV-25-30B Blue 2 DC12V 98 1
SHMV-25-30IR850 IR(850nm) 2 DC12V E3 1
SHMV-25-30IR950 IR(950nm) 2 DC12V E3 1
SHMV-66-60R Red 7.5 DC12V F5 2
SHMV-66-60W White 7.5 DC12V FF 2
SHMV-66-60B Blue 7.5 DC12V B3 2
SHMV-66-60IR850 IR(850nm) 7.5 DC12V FF 2
SHMV-66-60IR950 IR(950nm) 7.5 DC12V FF 2
SHMV-108-114R Red 14.7 DC12V FF 3
SHMV-108-114W White 14.7 DC12V FF 3
SHMV-108-114B Blue 14.7 DC12V FF 3
SHMV-108-114IR850 IR(850nm) 14.7 DC12V FF 3
SHMV-108-114IR950 IR(950nm) 14.7 DC12V FF 3
SHMV-150-42R Red 24 DC12V FF 4
SHMV-150-42W White 24 DC12V CF 4
SHMV-150-42B Blue 24 DC12V D0 4
SHMV-150-42IR850 IR(850nm) 24 DC12V E5 4
SHMV-150-42IR950 IR(950nm) 24 DC12V EF 4
SHMV-214-226R – 24V Red 47 DC24V 5
SHMV-214-226W- 24V White 47 DC24V 5
SHMV-214-226B- 24V Blue 47 DC24V 5
SHMV-214-226IR850-24V IR(850nm) 47 DC24V 5
SHMV-214-226IR950-24V IR(950nm) 47 DC24V 5

*NOTE:
SAG value is the maximum voltage set value under the overdrive power supply.
